{{0}}/4" ایلومینیم آر ایف فیڈر کیبل، اندرونی کنڈکٹر: 13.1±0.10ملی میٹر کاپر ٹیوب + موصلیت: 32.5±0.30 ملی میٹر جھاگ PE + بیرونی کنڈکٹر: 35.7±0.30mm کنڈلی نالیدار ایلومینیم ٹیوب + جیکٹ: 38.9±0.30mm LLDPE یا فائر ریٹارڈنٹ PE اختیاری ہے، پیکنگ: 500M/ لکڑی کا ڈرم۔
ساخت اور تعمیر

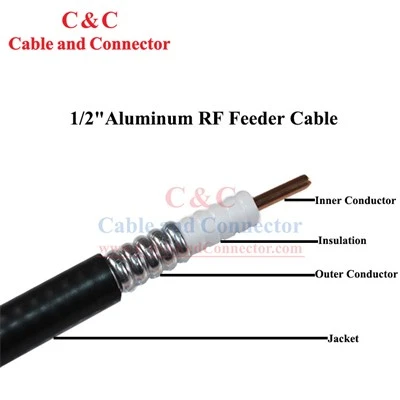

RF فیڈر کیبلز عام طور پر اندرونی کنڈکٹر، موصلیت کی تہہ، بیرونی شیلڈنگ، اور جیکٹ پر مشتمل ہوتی ہیں۔ اندرونی موصل عام طور پر تانبے یا ایلومینیم سے بنا ہوتا ہے اور کرنٹ لے جانے کا کام کرتا ہے۔ موصلیت کی تہہ اندرونی کنڈکٹر کو بیرونی شیلڈنگ سے الگ کر دیتی ہے اور اکثر ایسے مواد سے بنی ہوتی ہے جیسے پولی تھیلین (PE) یا پولیٹیٹرافلووروتھیلین (PTFE)۔ بیرونی شیلڈنگ بیرونی برقی مقناطیسی مداخلت کو روکنے کے لیے بنے ہوئے دھاتی تاروں یا دھاتی ورق پر مشتمل ہے۔ جیکٹ کیبل کو جسمانی تحفظ فراہم کرتی ہے۔
برقی خصوصیات
|
اندرونی موصل DC مزاحمت (Ω/km) |
1.29 |
|
بیرونی موصل DC مزاحمت (Ω/km) |
0.99 |
|
خصوصیت کی رکاوٹ (Ω) |
50±2.0 |
|
اہلیت (p F/m) |
76 |
|
رفتار (%) |
86 |
|
ڈائی الیکٹرک طاقت (KV) |
10.0 |
|
موصلیت مزاحمت (MΩ/km) |
＞1×104 |
|
اعلی طاقت کی درجہ بندی (KV) |
200 |
|
شیلڈنگ کشینن، (dB) |
＞＞120 |
|
کٹ آف فریکوئنسی (GHz) |
3.6 |
|
کشندگی اور اوسط طاقت (زیادہ سے زیادہ کشندگی کی قیمت برائے نام کشندگی کی قیمت کا 105٪ ہوگی) |
|
|
تعدد (MHz) |
توجہ (@20 ڈگری، ڈی بی/100 میٹر) |
اوسط طاقت (kv) |
|
200 |
1.39 |
8.81 |
|
450 |
2.15 |
5.40 |
|
800 |
2.95 |
3.91 |
|
900 |
3.10 |
3.72 |
|
1000 |
3.39 |
3.51 |
|
1500 |
4.28 |
2.97 |
|
1800 |
4.75 |
2.42 |
|
2000 |
5.25 |
2.30 |
|
2200 |
5.30 |
2.20 |
|
2500 |
5.83 |
2.03 |
|
3000 |
6.55 |
1.88 |
وی ایس ڈبلیو آر
|
800MHz٪7e1000MHz |
1.18 |
|
1700 میگا ہرٹز٪ 7e2200MHz |
1.20 |
|
2500MHz٪7e3000MHz |
1.20 |
نوٹ:
فائر ریٹارڈنٹ جیکٹر کیبل کے لیے، تجویز کردہ درجہ حرارت:
ذخیرہ: -30 ڈگری ~+80 ڈگری
تنصیب: -25 ڈگری ~+60 ڈگری
آپریٹنگ درجہ حرارت: -30 ڈگری ~+80 ڈگری
قسم
|
معیاری کیبل HCTALY-50-32 فائر ریٹارڈنٹ کیبل HCTALYZ-50-32 |
||
|
تعمیراتی |
||
|
اندرونی موصل |
مواد |
تانبے کی ٹیوب |
|
قطر (ملی میٹر) |
13.1±0.10 |
|
|
موصلیت |
مواد |
فومڈ پیئ |
|
قطر (ملی میٹر) |
32.5±0.30 |
|
|
بیرونی موصل |
مواد |
کنڈلی نالیدار ایلومینیم ٹیوب |
|
قطر (ملی میٹر) |
35.7±0.30 |
|
|
جیکٹ |
مواد |
ایل ایل ڈی پی ای یا فائر ریٹارڈنٹ پیئ |
|
کم از کم موٹائی (ملی میٹر) |
＞1.2 |
|
|
قطر (ملی میٹر) |
38.9±0.30 |
|
مکینیکل خصوصیات
|
موڑنے کا رداس (ملی میٹر) |
سنگل موڑ |
200 |
|
بار بار جھکنا |
380 |
|
|
تناؤ کی طاقت (N) |
2000 |
|
|
کیبل کا وزن (کلوگرام/کلومیٹر) |
670 |
|
|
تجویز کردہ درجہ حرارت (ڈگری) |
ذخیرہ |
-70~+85 |
|
تنصیب |
-40~+60 |
|
|
آپریٹنگ |
-55~+85 |
|
● مصنوعات RoHS کی ضرورت کو پورا کرتی ہیں، اور RoHS کی ضروریات کے مطابق، آپ باہر کے پیکیج پر RoHS کا نشان دیکھ سکتے ہیں۔
